ピン・パンチ

冷熱間圧造工具製造(ピン、パンチ、工具関係一式)

 Coating・表面処理・磨き、鏡面仕上げ、その他、全てまとめてお任せ下さい。

鏡面仕上げ、AERO LAP、PVD・CVD COATING、その他表面処理などとの技術を複合して、より長寿命・高精度製品を供給できるように研究を重ねております。

 オーダーメイド品で高品質・長寿命、少ロットから御作り致します。

長寿命化によりCost down、取付作業、在庫リスク、仕入れ間隔の効率化等を図り生産性向上を目指しませんか?

 写真のような製品を御作りすることが可能です。※図面を戴ければ、すぐにお見積り致します。

32_pin-punch_01

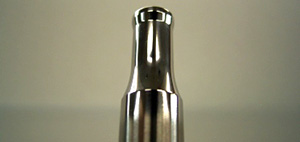

32_pin-punch_02

表面処理

  • PVD(TiN、TiCN、CrN、TiAlN、SG 等)
  • スパッタリング(CrN 等)
  • CVD(TiC、TiCN 等)
  • 窒化(イオン、ラジカル、塩浴 等)
◎PVDコーティング

 PVDとは、Physical Vapor Deposition(物理的蒸着法)の略称です。

200°C~500°Cの低温で処理するので基材の熱変化(膨張、曲がり、歪み)が起こりにくく膜の厚みも、計算通りにできるので金型の精度が、より高度なものを要求される昨今ますます需要が増えるでしょう。

主なPVDコーティング
TiN 表面硬度 : HV2,200~2,500
色 : 金色
TiCN 表面硬度 : HV2,500~2,800
色 : 金色、茶褐色、銀白色
CrN 表面硬度 : HV1,600~2,000
色 : 銀白色
TiAlN 表面硬度 : HV2,800
色 : 青紫
その他のPVDについてはお問い合わせ下さい
◎CVDコーティング

 CVDとは、Chemical Vapor Deposition(化学的蒸着法)の略称です。

900℃~1100℃の高温下で処理するので基材との密着性は非常に良い。その反面基材の熱変化が発生します。

主なCVDコーティング
TiC 表面硬度 : HV3,000
色: 銀白色、茶色
TiCN 表面硬度 : HV2,800
色: 黄褐色
その他のCVDについてはお問い合わせ下さい
その他の主な処理法
DLC
(PCVD)
表面硬度 : HV1,600~4,000
色: 黒色
その他のCVDについてはお問い合わせ下さい

熱処理

熱処理(真空熱処理、塩浴熱処理、油冷戻し、サブセロ 等)

時効硬化処理
